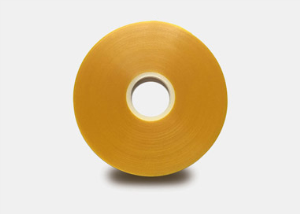

防静电OPP束带：静电敏感产品的理想捆扎伙伴

在当今科技飞速发展的时代，众多电子产品和零件对静电防护的要求日益严苛。静电看似微不足道，却可能在不经意间对这些敏感物品造成不可逆的损害。而防静电OPP束带，作为一种专业的静电防护包装材料，正逐渐成为众多行业不可或缺的得力助手。

 一、产品优势
1. 好的防静电性能：能有效降低产品封装过程中产生的静电电压，一般普通胶带在使用时可能产生高达\(5000V\)及以上的静电电压，而防静电OPP束带使用时仅产生\(100V\)以下的静电电压，大大减少了静电对电子产品、芯片等高敏元件的干扰和损害风险。

2. 良好的物理性能：该束带具备较高的强度和韧性，不易断裂，可承受一定程度的拉伸和摩擦，能在确保静电防护的同时，可靠地对物品进行捆扎固定，无论是在日常储存还是运输过程中，都能为产品提供稳定的保护。

3. 出彩的透明度：防静电OPP束带通常具有较好的透明度，这使得在捆扎物品后，仍能清晰看到被捆扎物的外观和标识，方便工作人员进行识别和管理，尤其适用于对外观展示和产品信息辨识度有要求的场景。

4. 尺寸多样且定制灵活：其宽度可根据用户的实际需求进行定制，常见规格能满足不同大小物品的捆扎需求。无论是小型的电子元器件，还是较大尺寸的设备部件，都能找到合适宽度的防静电OPP束带来进行有效包装。

二、应用领域
1. 电子制造行业：在电子制造领域，从电子元器件的生产、组装到成品的包装运输，防静电OPP束带都发挥着关键作用。例如，在电路板生产过程中，将电路板半成品或成品用防静电OPP束带捆扎，可防止静电对电路板上的精M芯片、线路造成损害，确保产品质量。

2. 半导体行业：半导体芯片对静电非常为敏感，稍有不慎就可能导致芯片性能下降甚至报废。防静电OPP束带广泛应用于芯片制造的前端制程，如在芯片未封装之前，对基板进行钻孔、镀铜、蚀刻等工序后的捆扎，以及芯片成品的包装环节，都离不开它的静电防护作用，为半导体产业的高 效率稳定生产提供有力支持。

3. 光学仪器与精M机械行业：光学镜片、精M仪器仪表等产品，其表面的精M涂层和内部的精细结构容易受到静电吸附灰尘、产生放电等影响。使用防静电OPP束带对这些产品进行包装和捆扎，能有效防止静电带来的干扰，保持产品的高精度和稳定性，延长其使用寿命。

防静电OPP束带凭借其独特的性能优势，在众多对静电防护有严格要求的行业中扮演着重要角色。随着科技的不断进步，相信其性能将进一步提升，应用领域也将持续拓展，为更多产品的静电防护需求提供更完善的解决方案。
